產品概述

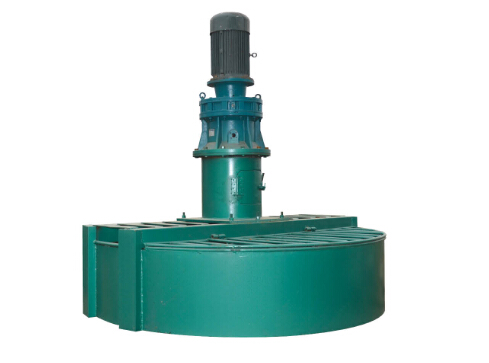

盤式攪拌機，它由攪拌盤、出料口、攪拌臂、機架、齒輪箱包以及傳動機構組成，其特征是攪拌盤中央設置有一圓筒，圓筒上設置有一圓筒蓋，攪拌臂固連在圓筒蓋上，攪拌軸聯接圓筒蓋的一端穿過圓筒，攪拌軸帶動圓筒蓋轉動，從而帶動攪拌臂轉動，帶動攪拌軸轉動的傳動機構由四級傳動機構。該攪拌機壽命長、節能省電、體積小、攪拌速度快、可連續不斷工作。
用途及特點
該機主要用于原料的混合。盤內采用聚丙烯板內襯或不銹鋼板，因此，不易粘料。耐磨損，采用擺線針輪減速機具有結構緊湊、操作方便、攪拌均勻、卸料輸送方便等特點。
結構簡述
整機可分為三大部分：
1、機架部分：機器所有工作體全部安裝固定在機架上，該機的機架均采用優碳鋼板、槽鋼焊接而成，并通過了嚴格的產品合格認證和特定的工藝要求，已達到本機所使用的目的；
2、傳動連接部分：本機采用擺線針輪減速機帶動主軸旋轉工作，其主機工作部分均采用尼龍柱銷是傳動連接器相齒和傳遞驅動，方便組裝與維修；
3、攪拌工作部分：由傳動輪通過柱銷聯軸器傳至主軸。將物料在攪拌室內均勻的翻轉，使物料能得到充分的混合，從而大大的減少了物料的殘留量。
技術參數
規 格 | 攪 拌 機 |
轉速 |
功率 | 生產能力 | 外 型 尺 寸 長 × 寬 × 高 |
重量 | |
直徑 | 壁高 | ||||||
| mm | mm | r/min | kw | t/h | mm | kg |
PJ1600 | 1600 | 400 | 12 | 5.5 | 3-5 | 1612×1612×1368 | 1200 |
PJ1800 | 1800 | 400 | 10.5 | 7.5 | 4-6 | 1900×1812×1368 | 1400 |
PJ2200 | 2200 | 500 | 10.5 | 11 | 6-10 | 2300×2216×1503 | 1668 |
PJ2500 | 2500 | 550 | 9 | 15 | 10-16 | 2600×2516×1653 | 2050 |
安裝與調試
1.安裝：本系列盤式攪拌機出廠時主要有以下部件：
1>.攪拌機主體，主題包括機身、攪拌室、攪拌轉子結構；
2>.擺線針輪減速機一臺；
3>.附件：柱銷。
2.調試：本機出廠前已調整過，并通過嚴格的質量技術檢驗批準合格后出廠，但因現場的維修或遠轉使用后出現的問題仍需要調整。
